Système de détection incendie

HEPHAIS 1024 BOX

Réf. : HEP1024N

Fiche article Produits associés
Type :
Standard de tension :
Nbr de points max. :
Nbr de zones max. :
Nbr de lignes max.** :
Nbr de fonctions max.* :
Nbr d'UGA max.* :
Réseau :
Ecombrement (l*h*p) :
Indice de protection :
Température d'utilisation :
Humidité acceptable
ECS ou ECS/CMSI
24Vdc ou 48Vdc via EAES
1024
1000
32 ouvertes ou 16 rebouclées
2 ruptures
1
16 ECS dont 1 ECS/CMSI
530*525*230 mm
IP30
-5° à +40°C
≤ 93%hr sans condensation

* Dans la limite de 1024 points avec l'ajout de la carte IE2M et MD2B.
** Dans la limite de 1024 points avec l'ajout de 3 cartes MD2B maximum.
***Pour la version ECS/CMSI uniquement.

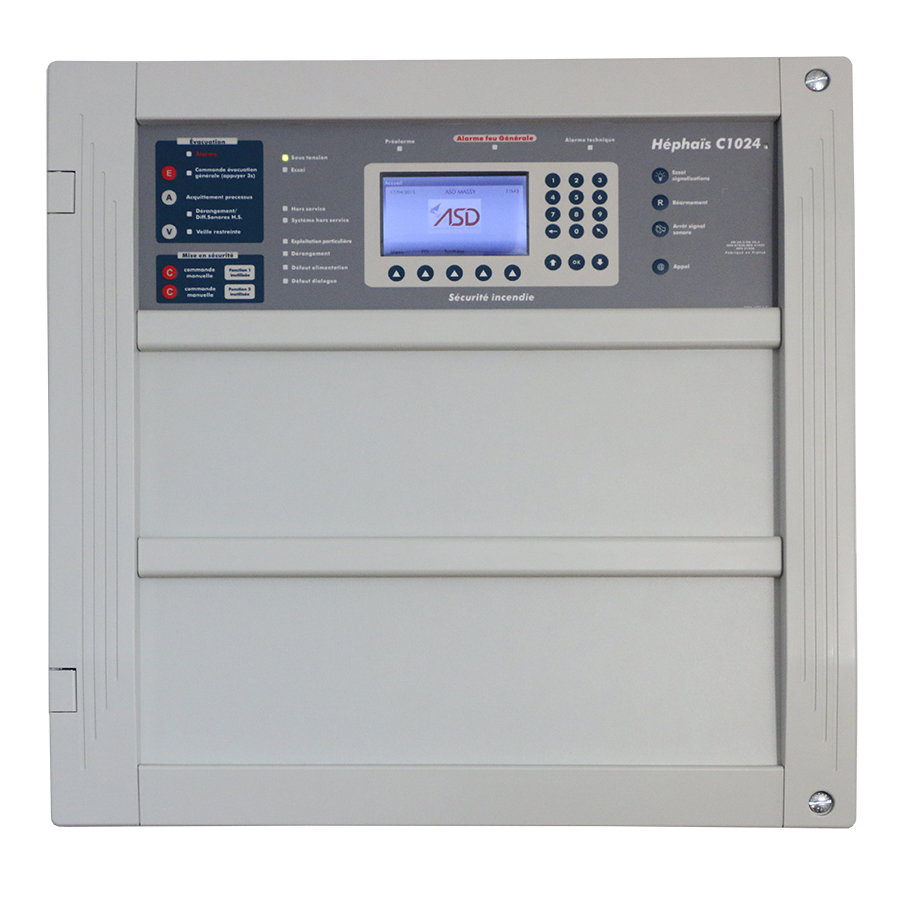

ECS ou ECS/CMSI adressable en coffret mural métalloplastique 9U d'une capacité de base de 256 adresses de points. Extensible à 1024 points via 3 modules MD2B en bus rebouclés ou 7 modules MD2B et la carte IE2M répartis sur 1000 zones. Avec son écran COULEUR cet ECS est trés convivial grâce à ses icônes et sera le tableau idéal pour les établissements exploités par des agents novices en sécurité incendie (par exemple pour un ERP de type J).

Fiche commerciale -NE
Fiche commerciale -VM
Certificat composant ECS
Certificat composant ECS/CMSI
Certificat système ECS
Certificat système ECS/CMSI
Rapport d'association ECS
Rapport d'association ECS/CMSI
Fiche d'exploitation
Notes
  • ACS242A : ALIMENTATION ACS24-2A
  • ALP26 : ALPHA E 2 6
  • ALPHA : TABLEAU REPETITION ALPHA RE
  • ATENA : CMSI ATENA couleur 34 Fonctions en coffret
  • BARRIER : BARRIERE ZENER ATEX Ex II
  • CONCUFI : CARTE CONCUFI EN BOITE ASD
  • DELT256 : "DELTA 256/16 19"""
  • DELTA6 : DELTA6 CMSI6 6 FONCTIONS
  • DFA05 : DET ASPI 1 VOIE S BARRE GRAPHE
  • DMA05F : DECLENCHEUR MANUEL ADRESS
  • ET4C05B : EQUIP TECH EN BOITE(4 ENTREES)
  • ETC05 : EQUIP TECH RAIL DIN
  • GD100A : DETECTEUR ADRESSABLE METHANE
  • GD113A : ADR CO GAS DETECTOR
  • HEPHEA24 : Alimentation EAE HEPHEA24-12 livré avec 2 batteries 12V/24Ah
  • HEPHEA48 : Alimentation EAE HEPHEA 483B.VM livré avec 4 batteries 12V/24Ah Coffret CM03
  • IND05 : INDICATEUR ACTION GAMME 05
  • IND05E : IND05 ETANCHE
  • IND05F : INDICATEUR ACTION RADIO FRANCE
  • IR95 : DET FLAMME IR95 ANALOGIQUE
  • IRY2 : DET SECURITE IRY2
  • IS05 : SOCLE AVERTISSEUR SONORE
  • MA05F : DET MULTI ADRES MA05F
  • MA12F : DET MULTI ADRES MA12F
  • MBA95 : MBA95 EN BOITE
  • MBA95EX : MBA95EX EN BOITE
  • OA05F : DET OPT ADRES OA05F
  • OA12F : DET OPT ADRES OA12F
  • OC05F : DET OPT CONV FRANCE OC05F
  • OC05FEX : DET OPT CONV ATEX ASD
  • PLPARK : PANNEAUX LUMINEUX PARKING
  • TA05F : DET THERMOVELO ADRES TA05F
  • TA12F : DET THERMOVELO ADRES TA12F
  • TERMTEX : FACE AVANT HEPHAIS 1024 S CO3U
  • TR : TR-SG
  • TR15 : REPORT ALARME TR15-RS
  • TRC05 : DET THERMOVELO CONV TRC05
  • TRC05FEX : DET THERMOVELO CONV TRC05 ATEX
  • TSA05F : DET THERMOSTATIQUE
  • TSA12F : DETECTEUR THERMOSTATIQUE 12
  • TSC05 : DET THERMO CONV TSC05 REG 62°
  • TSC05BS : DET THERMO CONV TSC05 75°
  • VIREX : VIREX ATEX Ex
Code
Caractéristique
HEP1024N-BOX

Coffret borgne (sans affichage) métalloplastique 9U autorisant une gestion identique au S1024 ou C1024. Capacité de 256 points de base extensible à 1024 points via des cartes MD2B.
Livré avec 2 batteries 12V/17Ah.
Configuration interne : CPU1024 (V7)

HEP1024N-BOX-5

Coffret borgne (sans affichage) métalloplastique 9U autorisant une gestion identique au S1024 ou C1024. Capacité de 256 points de base extensible à 1024 points via des cartes MD2B.
Livré avec 2 batteries 12V/17Ah.
Configuration interne : CPU1024-5 (V5.05)

HEP1024N-C19

Identique au modèle CVM version HEP1024N-CVM mais destiné au baie 19".
Livré avec 2 batteries 12V/17Ah et 1 batterie 12V/2,1Ah.
Configuration interne : CPU1024 (V7) et H1024N-C (V2)

HEP1024N-C19-5

Identique au modèle CVM version HEP1024N-CVM mais destiné au baie 19".
Livré avec 2 batteries 12V/17Ah et 1 batterie 12V/2,1Ah.
Configuration interne : CPU1024-5 (V5.05) et H1024N-C-5 (V1.07)

HEP1024N-CNEVM

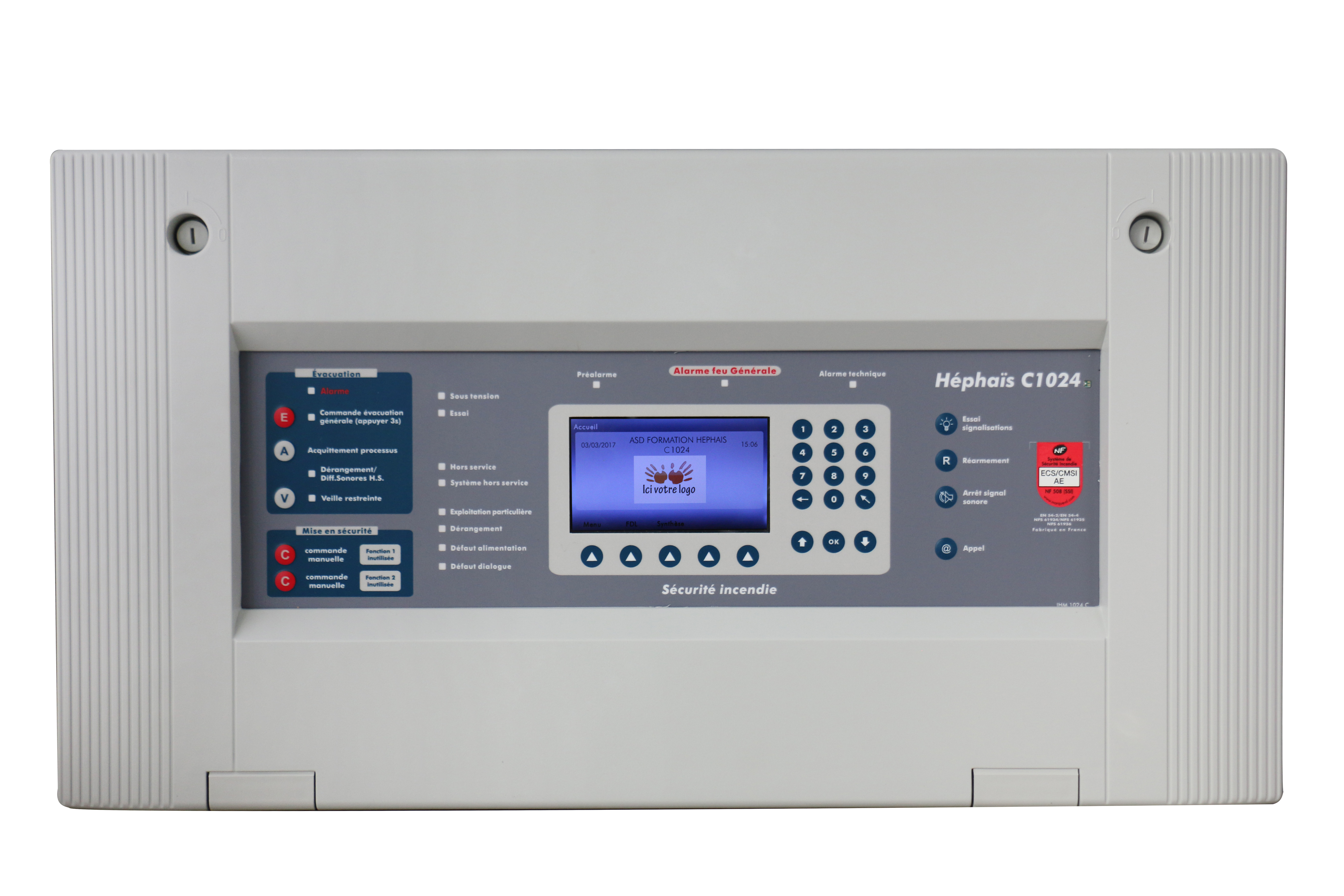

ECS/CMSI version adressable en coffret métallo plastique 3U d'une capacité fixe de 256 points (non extensible par carte ou réseau).
Intégre 1 UGA1 (1A/2 lignes) et 2 fonctions a rupture sans contrôle.
Livré avec 2 batteries 12V/12Ah et 1 batterie 12V/2,1Ah.
Configuration interne : CPU1024 (V7) et H1024N-C (V2)

HEP1024N-CNEVM-5

ECS/CMSI version adressable en coffret métallo plastique 3U d'une capacité fixe de 256 points (non extensible par carte ou réseau).
Intégre 1 UGA1 (1A/2 lignes) et 2 fonctions a rupture sans contrôle.
Livré avec 2 batteries 12V/12Ah et 1 batterie 12V/2,1Ah.
Configuration interne : CPU1024-5 (V5.05) et H1024N-C-5 (V1.07)

HEP1024N-CVM

ECS/CMSI version adressable en coffret métalloplastique 9U d'une capacité de base de 256 points extensible à 1024 points via des cartes MD2B.
Intégre 1 UGA1 (1A/2 lignes) et 2 fonctions a rupture sans contrôle.
Livré avec 2 batteries 12V/17Ah et 1 batterie 12V/2,1Ah.
Configuration interne : CPU1024 (V7) et H1024N-C (V2)

HEP1024N-CVM-5

ECS/CMSI version adressable en coffret métalloplastique 9U d'une capacité de base de 256 points extensible à 1024 points via des cartes MD2B.
Intégre 1 UGA1 (1A/2 lignes) et 2 fonctions a rupture sans contrôle.
Livré avec 2 batteries 12V/17Ah et 1 batterie 12V/2,1Ah.
Configuration interne : CPU1024-5 (V5.05) et H1024N-C-5 (V1.07)

HEP1024N-S19

Identique au modèle SVM version HEP1024N COULEUR mais destiné au baie 19".
Livré avec 2 batteries 12V/17Ah.
Configuration interne : CPU1024 (V7) et H1024N-S (V2)

HEP1024N-S19-5

Identique au modéle SVM mais destiné au baie 19".
Livré avec 2 batteries 12V/17Ah.
Configuration interne : CPU1024-5 (V5.05) et H1024N-S-5 (V1.07)

HEP1024N-SNEVM

ECS version HEP1024N COULEUR adressable en coffret métallo plastique 3U d'une capacité fixe de 256 points (non extensible par carte ou réseau).
Livré avec 2 batteries 12V/12Ah.
Configuration interne : CPU1024 (V7) et H1024N-S (V2)

HEP1024N-SNEVM-5

ECS version HEP1024N COULEUR adressable en coffret métallo plastique 3U d'une capacité fixe de 256 points (non extensible par carte ou réseau).
Livré avec 2 batteries 12V/12Ah.
Configuration interne : CPU1024-5 (V5.05) et H1024N-S-5 (V1.07)

HEP1024N-SVM

ECS version HEP1024N COULEUR adressable en coffret métalloplastique 9U d'une capacité de base de 256 points extensible à 1024 points via des cartes MD2B.
Livré avec 2 batteries 12V/17Ah.
Configuration interne : CPU1024 (V7) et H1024N-S (V2)

HEP1024N-SVM-5

ECS version HEP1024N COULEUR adressable en coffret métalloplastique 9U d'une capacité de base de 256 points extensible à 1024 points via des cartes MD2B.
Livré avec 2 batteries 12V/17Ah.
Configuration interne : CPU1024-5 (V5.05) et H1024N-S-5 (V1.07)

Options

CARTE MG2B
CARTE MG2B
MD2B
CARTE R12P2
CARTE R12P2
R12P2
CARTE REP20
CARTE REP20
REP20
CARTE MGNET
CARTE MGNET
MGNET
CARTE R7P2
CARTE R7P2
R7P2
